INSTALACJA HYDRAULICZNA WRAZ Z BOJLEREM

Skład instalacji



1. Rozprowadzenie rur od przyłącza wodnego doprowadzonego i wyprowadzonego powyżej poziomu fundamentów przez inwestora, do punktów poboru wody w ścianie. Ilość tych punktów to 5 sztuk. Standardowo 3 w łazience (doprowadzenie wody do umywalki, wc oraz prysznica) i jeden w kuchni (doprowadzenie wody do zlewozmywaka) oraz jeden pod bojler bądź podgrzewacz.

2. Rozprowadzenie instalacji wodnej ze spadkiem umożliwiającym spuszczenie wody na zimę.

3. Montaż bojlera Bojler Ariston Velis Evo 80 na 65 litrów z grzałką.

4. Instalacja wykonana jest za pomocą rur pex oraz kształtek.

5. Zalecana średnica rury przyłączeniowej do wykonania przez inwestora to 32mm w przypadku innej średnicy inwestor zobowiązany jest do powiadomienia wykonawcy o zmianach.

6. Zalecane średnice odpływów kanalizacyjnych do wykonania przez inwestora to 100mm pod WC, pozostałe 50mm w przypadku innej średnicy inwestor zobowiązany jest do powiadomienia wykonawcy o zmianach.


Opcje dodatkowe



Możliwe jest wykonanie za dodatkową opłatą:
-Montaż przepływowego ogrzewacza wody na zasilanie jednofazowe (tylko w przypadku gdy będzie zasilał ciepłą wodą jeden kran koszt montażu to 50 zł za sztukę)
-Montaż przepływowego ogrzewacza wody na zasilanie trójfazowe (koszt montażu 100 zł za sztukę)
-Instalacja hydrauliczna bez bojlera 3 500 zł

UWAGA! Zakup przepływowych ogrzewaczy wody jest po stronie klienta

Instalacja hydrauliczna nie obejmuje:



-wykonania przyłącza wodnego do domku (woda musi być dociągnięta do fundamentu i wyprowadzona powyżej jego poziomu do dnia montażu)
-montażu armatury
-montażu umywalek, kranów, pryszniców, wanien itp.
-wykonania odpływów

Schemat instalacyjny:



W przypadku zamówienia instalacji hydraulicznej oraz ocieplenia ścian wraz z ich wykończeniem boazerią, instalacja hydrauliczna montowana jest w dodatkowym poziomym ruszcie instalacyjnym grubości 4 cm i jest oddzielona od wełny paroziolacją. W przypadku zamówienia samej instalacji bez wykończenia boazerią, instalacja hydrauliczna montowana jest w szkielecie konstrukcyjnym, bez dodatkowego rusztu instalacyjnego.


Poniżej schemat montażu instalacji w ruszcie:

elektryczne instrukcje


instrukcje elektryczne

Zalecenia dla inwestora



Po stronie zamawiającego jest wykonanie odpływów kanalizacyjnych w ilości minimum 4 sztuk, wszystkie odpływy muszą być wyprowadzone powyżej poziomu fundamentu w miejscach docelowych.

Standardowe rozmieszczenie wygląda następująco:
- łazienka, odpływ 100 do wc, 2 odpływy 50 do prysznica oraz umywalki

-kuchnia - odpływ 50 do zlewu


Poniżej przykładowy* schemat dla rozmieszczenia odpływów oraz przyłącza wodnego dla standardowej wersji modelu Julian 5,5m x 6m.

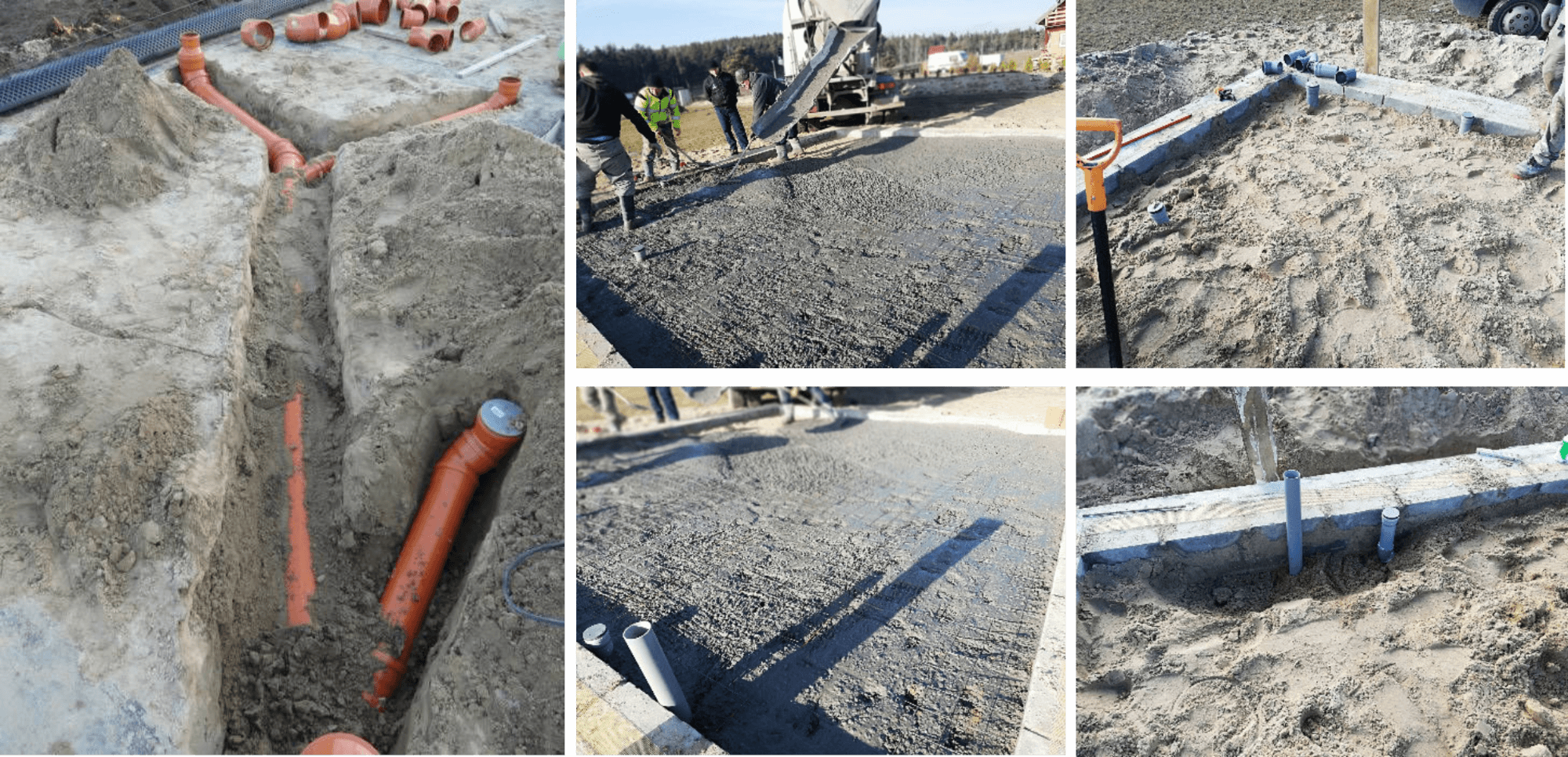

1. Odpływ prysznica, powinien znajdować się w narożniku łazienki w odległości 20 cm od ścian do osi odpływu. Po zamontowaniu brodzika jest wtedy możliwość podłączenia go do odpływu za pomocą kolanek.
2. Odpływ umywalki w łazience w odległości 10 cm od ściany do osi odpływu
3. Odpływ w aneksie kuchennym, powinien znajdować się w miejscu gdzie docelowo umieścimy zlewozmywak, jego odległość od ściany to jak w przypadku umywalki 10 cm od ściany do osi odpływu.
4. Odpływ od WC. Zalecamy przygotowanie odpływu pod ubikację z odpływem poziomym ze względu na większą możliwość manewru w czasie montażu. Sugerowana odległość osi odpływu od tyłu toalety do ściany powinna zawierać się w zakresie od 18cm do 25cm (średnio to 21cm). odległość od ścianki bocznej to 35-40 cm
5. Przyłącze wodne. Najkorzystniejszym miejscem na jego umieszczenie jest szafka pod umywalką, dzięki temu jest on niewidoczny i w każdej chwili mamy dostęp do zaworu. odległość od ściany to 10-20 cm.

* jest to wyłącznie przykład rozmieszczenia odpływów i przyłączy, nie należy sugerować się nim podczas wykonywania odpływów i przyłączy pod domek. Dokładny, zwymiarowany szkic przyłączy i odpływów jest przygotowywany indywidualnie do każdej realizacji na odpowiednim etapie zamówienia.

instrukacja elektryczna 1



* jest to wyłącznie przykład rozmieszczenia odpływów i przyłączy, nie należy sugerować się nim podczas wykonywania odpływów i przyłączy pod domek. Dokładny, zwymiarowany szkic przyłączy i odpływów jest przygotowywany indywidualnie do każdej realizacji na odpowiednim etapie zamówienia.

instrukacja elektryczna 2


instrukcja montażu instalacji
